आधुनिक विद्युत और औद्योगिक प्रणालियों में, केबल प्रबंधन केवल तारों को एक बिंदु से दूसरे बिंदु तक रूट करने से कहीं अधिक है। उचित केबल सुरक्षा सीधे सुरक्षा, उपकरण दीर्घायु, परिचालन दक्षता और रखरखाव लागत को प्रभावित करती है। एककोहनी केबल ग्रंथिसुरक्षित सीलिंग, तनाव राहत और पर्यावरण संरक्षण को बनाए रखते हुए केबलों को 90 डिग्री के कोण के माध्यम से निर्देशित करने के लिए विशेष रूप से डिज़ाइन किया गया है। यह लेख एल्बो केबल ग्लैंड्स से जुड़ी सुविधाओं, अनुप्रयोगों, लाभों, स्थापना विचारों, सामग्री चयन, रखरखाव प्रथाओं और खरीद कारकों की पड़ताल करता है। चाहे आप एक इंजीनियर, ठेकेदार, सुविधा प्रबंधक, उपकरण निर्माता, या खरीद विशेषज्ञ हों, एल्बो केबल ग्रंथियों की भूमिका को समझने से आपको अपनी परियोजनाओं के लिए बेहतर निर्णय लेने में मदद मिल सकती है।

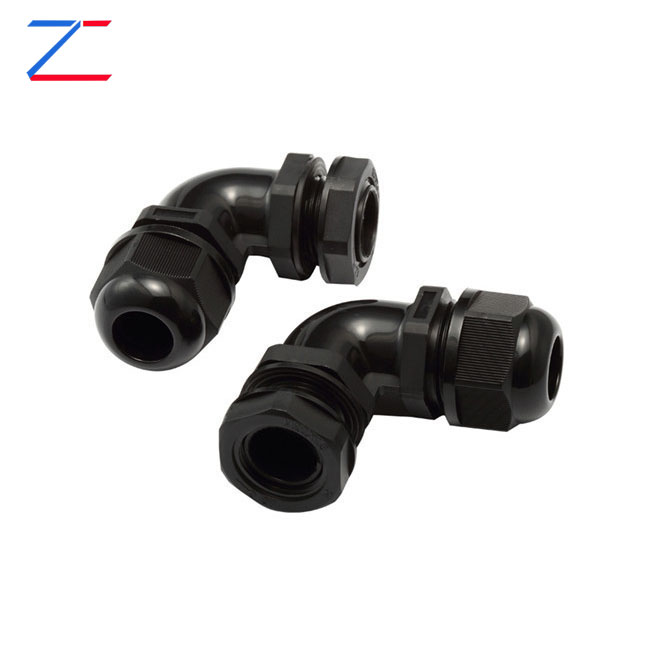

एल्बो केबल ग्लैंड एक विशेष केबल प्रवेश उपकरण है जिसे लगभग 90 डिग्री पर दिशा बदलते हुए पैनलों, जंक्शन बक्से, नियंत्रण अलमारियाँ और उपकरण बाड़ों से गुजरने की अनुमति देने के लिए डिज़ाइन किया गया है। पारंपरिक सीधे केबल ग्रंथियों के विपरीत, कोहनी केबल ग्रंथियां एक कोणीय मार्ग प्रदान करती हैं जो केबल झुकने के तनाव को कम करने और अंतरिक्ष उपयोग को अनुकूलित करने में मदद करती है।
जैसे-जैसे औद्योगिक उपकरण तेजी से कॉम्पैक्ट होते जा रहे हैं, इंजीनियरों को अक्सर केबल रूटिंग से संबंधित चुनौतियों का सामना करना पड़ता है। सीमित स्थापना स्थान, भीड़-भाड़ वाले नियंत्रण पैनल, और कठिन पर्यावरणीय स्थितियाँ पारंपरिक केबल प्रविष्टि विधियों को कम प्रभावी बनाती हैं। एल्बो केबल ग्रंथि एक व्यावहारिक समाधान पेश करके इन चुनौतियों का समाधान करती है जो केबल सुरक्षा, सीलिंग प्रदर्शन और दिशात्मक लचीलेपन को जोड़ती है।
इन केबल ग्रंथियों का उपयोग आमतौर पर स्वचालन प्रणाली, दूरसंचार उपकरण, नवीकरणीय ऊर्जा प्रतिष्ठानों, परिवहन बुनियादी ढांचे, समुद्री अनुप्रयोगों और औद्योगिक मशीनरी में किया जाता है।
एल्बो केबल ग्रंथि का प्राथमिक कार्य केबलों के प्रवेश पथ को पुनर्निर्देशित करते हुए उन्हें सुरक्षित और संरक्षित करना है। एक बार जब केबल ग्रंथि से गुजरती है, तो संपीड़न तत्व केबल जैकेट के चारों ओर एक तंग सील बनाते हैं। यह धूल, पानी, नमी, रसायन और मलबे जैसे दूषित पदार्थों को बाड़े में प्रवेश करने से रोकता है।
साथ ही, ग्रंथि यांत्रिक तनाव से राहत प्रदान करती है। पैनल में प्रवेश करने के तुरंत बाद केबल को तेजी से मोड़ने के लिए मजबूर करने के बजाय, कोहनी की संरचना एक आसान संक्रमण बनाती है जो यांत्रिक तनाव को कम करती है।
यह डिज़ाइन इसमें योगदान देता है:
हालाँकि निर्माताओं के बीच डिज़ाइन अलग-अलग होते हैं, अधिकांश एल्बो केबल ग्रंथियों में निम्नलिखित घटक होते हैं:
| अवयव | समारोह |
|---|---|
| शरीर | मुख्य संरचनात्मक आवास शक्ति और समर्थन प्रदान करता है |
| संपीड़न अखरोट | सुरक्षित प्रतिधारण के लिए केबल के चारों ओर कसता है |
| एक प्रकार का अंगूठी | जलरोधी और धूलरोधी सुरक्षा बनाता है |
| बंद करने वाला नट | ग्रंथि को बाड़े में सुरक्षित करता है |
| कोहनी अनुभाग | 90-डिग्री केबल रूटिंग कोण प्रदान करता है |
| क्लैंपिंग तंत्र | तनाव से राहत और केबल प्रतिधारण प्रदान करता है |
प्रत्येक घटक केबल ग्रंथि के समग्र प्रदर्शन में योगदान देता है, जिससे पर्यावरणीय सीलिंग और यांत्रिक सुरक्षा दोनों सुनिश्चित होती है।
एल्बो केबल ग्लैंड्स की लोकप्रियता कई व्यावहारिक लाभों से उपजी है।
अंतरिक्ष अनुकूलन
कोणीय डिज़ाइन केबलों को सीमित स्थानों में कुशलतापूर्वक रूट करने की अनुमति देता है, अव्यवस्था को कम करता है और नियंत्रण अलमारियाँ के अंदर संगठन में सुधार करता है।
केबल तनाव में कमी
तीव्र मोड़ समय के साथ केबल कंडक्टर और इन्सुलेशन को नुकसान पहुंचा सकते हैं। कोहनी केबल ग्रंथियां एक सहज संक्रमण प्रदान करती हैं जो तनाव को कम करती है।
बढ़ी हुई सुरक्षा
उच्च गुणवत्ता वाली सीलिंग प्रणालियाँ उपकरणों को नमी, धूल और दूषित पदार्थों से बचाती हैं।
बेहतर उपकरण विश्वसनीयता
संरक्षित केबलों में विफलताएं कम होती हैं, जिसके परिणामस्वरूप रखरखाव लागत कम होती है और डाउनटाइम कम होता है।
व्यावसायिक उपस्थिति
व्यवस्थित केबल रूटिंग समग्र स्थापना सौंदर्यशास्त्र में सुधार करती है और भविष्य के रखरखाव को सरल बनाती है।
एल्बो केबल ग्रंथियां अपनी बहुमुखी प्रतिभा के कारण उद्योगों की एक विस्तृत श्रृंखला में सेवा प्रदान करती हैं।
| उद्योग | विशिष्ट अनुप्रयोग |
|---|---|
| औद्योगिक स्वचालन | नियंत्रण कैबिनेट और पीएलसी सिस्टम |
| नवीकरणीय ऊर्जा | सौर इनवर्टर और पवन टरबाइन सिस्टम |
| समुद्री | जहाज़ पर विद्युत प्रणाली |
| दूरसंचार | आउटडोर संचार अलमारियाँ |
| रेल परिवहन | सिग्नल नियंत्रण और पावर सिस्टम |
| तेल एवं गैस | खतरनाक क्षेत्र उपकरण |
| निर्माण | विद्युत अवसंरचना का निर्माण |
| डेटा केंद्र | केबल प्रबंधन प्रणाली |
कठोर परिस्थितियों का सामना करने की क्षमता कोहनी केबल ग्रंथियों को बाहरी और औद्योगिक वातावरण में विशेष रूप से मूल्यवान बनाती है।
सामग्री का चयन प्रदर्शन और स्थायित्व पर महत्वपूर्ण प्रभाव डालता है।
पीतल की कोहनी केबल ग्रंथियां
निकेल-प्लेटेड पीतल
स्टेनलेस स्टील
नायलॉन (पॉलियामाइड)
उपयुक्त सामग्री का चयन पर्यावरणीय परिस्थितियों, यांत्रिक आवश्यकताओं और बजट संबंधी विचारों पर निर्भर करता है।
सही उत्पाद का चयन करने के लिए कई कारकों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है।
उचित रूप से चयनित केबल ग्रंथि परिचालन सुरक्षा में सुधार करती है और भविष्य में प्रतिस्थापन लागत को कम करती है।
केबल ग्रंथि के प्रदर्शन को अधिकतम करने के लिए उचित स्थापना आवश्यक है।
गलत स्थापना जलरोधी प्रदर्शन और तनाव राहत क्षमताओं से समझौता कर सकती है।
| विशेषता | कोहनी केबल ग्रंथि | सीधी केबल ग्रंथि |
|---|---|---|
| दिशा परिवर्तन | 90 डिग्री | सीधी एंट्री |
| अंतरिक्ष दक्षता | उत्कृष्ट | मध्यम |
| केबल तनाव में कमी | उच्च | निचला |
| कॉम्पैक्ट संस्थापन | आदर्श | सीमित |
| रूटिंग लचीलापन | बेहतर | बुनियादी |
सीमित स्थान या दिशात्मक केबल रूटिंग आवश्यकताओं वाले इंस्टॉलेशन के लिए, एल्बो केबल ग्रंथियां अक्सर बेहतर समाधान प्रदान करती हैं।
समस्या: पानी का प्रवेश
समाधान: सील की अखंडता की जाँच करें और उचित कसाव सुनिश्चित करें।
समस्या: केबल फिसलन
समाधान: केबल आकार अनुकूलता और संपीड़न सेटिंग्स की जाँच करें।
समस्या: संक्षारण
समाधान: स्टेनलेस स्टील जैसी संक्षारण प्रतिरोधी सामग्री का चयन करें।
समस्या: टूटा हुआ आवास
समाधान: अधिक कसने से बचें और पर्यावरणीय परिस्थितियों के लिए रेटेड उत्पादों का उपयोग करें।
समस्या: अपर्याप्त स्थान
समाधान: टाइट इंस्टॉलेशन के लिए विशेष रूप से विकसित कॉम्पैक्ट एल्बो केबल ग्लैंड डिज़ाइन का उपयोग करें।
नियमित रखरखाव सेवा जीवन को बढ़ाने और सिस्टम की विश्वसनीयता बनाए रखने में मदद करता है।
केबल विफलताओं के कारण होने वाली आपातकालीन मरम्मत की तुलना में निवारक रखरखाव काफी कम महंगा है।
जैसे-जैसे उद्योग अधिक स्वचालन और डिजिटलीकरण की ओर बढ़ रहे हैं, केबल प्रबंधन समाधान विकसित होते जा रहे हैं।
बढ़ती मांग वाली परिचालन आवश्यकताओं को पूरा करने के लिए निर्माता नवीन केबल सुरक्षा उत्पादों में भारी निवेश कर रहे हैं।
Q1: एल्बो केबल ग्रंथि का प्राथमिक उद्देश्य क्या है?
इसका प्राथमिक उद्देश्य सीलिंग, सुरक्षा और तनाव से राहत बनाए रखते हुए केबलों को 90 डिग्री के कोण से सुरक्षित रूप से रूट करना है।
Q2: क्या एल्बो केबल ग्रंथियां जलरोधक हैं?
कई मॉडल उच्च आईपी रेटिंग जैसे IP66, IP67, या IP68 के साथ डिज़ाइन किए गए हैं, जो पानी और धूल के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं।
Q3: समुद्री पर्यावरण के लिए कौन सी सामग्री सर्वोत्तम है?
बेहतर संक्षारण प्रतिरोध के कारण आमतौर पर स्टेनलेस स्टील को प्राथमिकता दी जाती है।
Q4: क्या एल्बो केबल ग्लैंड्स का उपयोग बाहर किया जा सकता है?
हाँ। आउटडोर-रेटेड उत्पाद विशेष रूप से यूवी जोखिम, नमी और तापमान में उतार-चढ़ाव का सामना करने के लिए डिज़ाइन किए गए हैं।
प्रश्न5: मैं ग्रंथि का सही आकार कैसे निर्धारित करूं?
केबल के बाहरी व्यास को मापें और इसे ग्रंथि निर्माता की निर्दिष्ट क्लैंपिंग रेंज से मिलाएं।
Q6: क्या एल्बो केबल ग्रंथियां औद्योगिक स्वचालन के लिए उपयुक्त हैं?
बिल्कुल। इनका व्यापक रूप से नियंत्रण पैनल, रोबोटिक्स, सेंसर और औद्योगिक मशीनरी में उपयोग किया जाता है।
Q7: केबल ग्रंथियां आमतौर पर कितने समय तक चलती हैं?
सेवा जीवन सामग्री की गुणवत्ता और पर्यावरणीय स्थितियों के आधार पर भिन्न होता है, लेकिन उच्च गुणवत्ता वाली केबल ग्रंथियां कई वर्षों तक विश्वसनीय रूप से काम कर सकती हैं।
एल्बो केबल ग्लैंड एक साधारण केबल एक्सेसरी से कहीं अधिक है। यह केबल सुरक्षा, तनाव राहत, पर्यावरणीय सीलिंग और कुशल केबल रूटिंग के लिए एक महत्वपूर्ण घटक के रूप में कार्य करता है। औद्योगिक स्वचालन और नवीकरणीय ऊर्जा प्रणालियों से लेकर समुद्री प्रतिष्ठानों और दूरसंचार बुनियादी ढांचे तक, एल्बो केबल ग्रंथियां सिस्टम की विश्वसनीयता और सुरक्षा में महत्वपूर्ण योगदान देती हैं।
उपयुक्त सामग्री, आकार, सीलिंग स्तर और स्थापना विधि का चयन करके, संगठन उपकरण के प्रदर्शन में सुधार कर सकते हैं, रखरखाव लागत को कम कर सकते हैं और केबल सेवा जीवन का विस्तार कर सकते हैं।
