इंसुलेटेड टर्मिनलआधुनिक विद्युत प्रणालियों में कनेक्टर आवश्यक घटक हैं। सुरक्षात्मक इन्सुलेशन के साथ प्रवाहकीय धातु का संयोजन, वे तारों और विद्युत उपकरणों के लिए सुरक्षित, विश्वसनीय और लंबे समय तक चलने वाले कनेक्शन सुनिश्चित करते हैं। इस गाइड में, हम पता लगाते हैं कि इंसुलेटेड टर्मिनल क्या हैं, उनके मुख्य लाभ, उपलब्ध विभिन्न प्रकार, और वास्तविक दुनिया के अनुप्रयोगों में उन्हें प्रभावी ढंग से कैसे चुनें और उपयोग करें।
यह व्यापक मार्गदर्शिका इलेक्ट्रिकल इंजीनियरिंग और वायरिंग प्रथाओं में महत्वपूर्ण कनेक्टर्स - इंसुलेटेड टर्मिनलों से संबंधित परिभाषा, प्रदर्शन लाभ, प्रकार, अनुप्रयोग, स्थापना विधियां, सुरक्षा विचार और भविष्य के रुझानों की व्याख्या करती है। हम इंजीनियरों, इलेक्ट्रीशियनों और खरीदारों को सूचित निर्णय लेने में मदद करने के लिए टेबल, एफएक्यू, उद्योग उद्धरण और व्यावहारिक युक्तियां शामिल करते हैं।

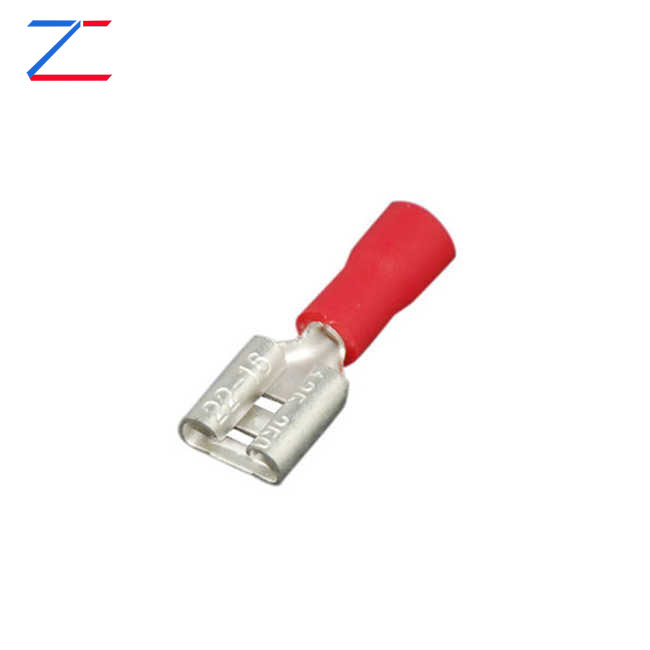

इंसुलेटेड टर्मिनल एक प्रकार का विद्युत कनेक्टर है जो एक धातु प्रवाहकीय भाग को एक सुरक्षात्मक इंसुलेटिंग स्लीव के साथ जोड़ता है। इन्सुलेशन - आमतौर पर विनाइल, नायलॉन, या हीट-सिकोड़ने वाले पॉलिमर से बना होता है - अन्य प्रवाहकीय सतहों के साथ आकस्मिक संपर्क को रोकने और पर्यावरणीय प्रतिरोध में सुधार करने के लिए धातु बैरल को घेरता है।
इन टर्मिनलों का उपयोग तारों को उपकरण से जोड़ने, बिजली वितरित करने और ऑटोमोटिव, औद्योगिक, वाणिज्यिक और घरेलू विद्युत अनुप्रयोगों में सिग्नल निरंतरता को सक्षम करने के लिए किया जाता है।
इंसुलेटेड टर्मिनल गैर-इंसुलेटेड कनेक्टर्स की तुलना में कई फायदे प्रदान करते हैं, खासकर ऐसे वातावरण में जहां सुरक्षा, स्थायित्व और पहचान मायने रखती है। इनका उपयोग करने के कुछ प्रमुख कारण नीचे दिए गए हैं:
| टर्मिनल प्रकार | विवरण | विशिष्ट उपयोग का मामला |
|---|---|---|
| रिंग टर्मिनल | सुरक्षित बोल्ट कनेक्शन के लिए बंद लूप। | नियंत्रण पैनल, ऑटोमोटिव बैटरी कनेक्शन। |
| कुदाल/कांटा टर्मिनल | खुला डिज़ाइन आसानी से हटाने की अनुमति देता है। | पेंच टर्मिनल जहां हटाना अक्सर होता है। |
| बट कनेक्टर | दो तारों की इनलाइन स्प्लिसिंग। | तार विस्तार एवं मरम्मत। |
| त्वरित डिस्कनेक्ट | तेजी से जुड़ने के लिए नर/मादा का मिलन। | मॉड्यूलर उपकरण और ऑटोमोटिव वायरिंग। |
एक इंसुलेटेड टर्मिनल की इंसुलेटिंग परत हो सकती है:
इंसुलेटेड टर्मिनलों को स्थापित करने में सही प्रकार का चयन करना, तार तैयार करना और सुरक्षित रूप से समेटना शामिल है। सामान्य चरणों में शामिल हैं:
इंसुलेटेड टर्मिनलों का व्यापक रूप से उद्योगों में उपयोग किया जाता है जिनमें शामिल हैं:
सुनिश्चित करें कि इंसुलेटेड टर्मिनल जहां लागू हो वहां यूएल, आरओएचएस और आईईसी जैसे मान्यता प्राप्त मानकों को पूरा करते हैं। वायर गेज मिलान, उचित उपकरण उपयोग और पर्यावरण रेटिंग के लिए निर्माता दिशानिर्देशों का पालन करें। उचित स्थापना शॉर्ट सर्किट, बिजली के झटके और कनेक्शन विफलता को रोकती है।
इंसुलेटेड और नॉन-इंसुलेटेड टर्मिनलों के बीच क्या अंतर है?
इंसुलेटेड टर्मिनलों में एक सुरक्षात्मक आस्तीन होती है जो आकस्मिक संपर्क को रोकती है और नमी और कंपन के प्रतिरोध में सुधार करती है; गैर-इन्सुलेटेड टर्मिनलों में इस स्लीव की कमी होती है और ये नियंत्रित इनडोर वातावरण के लिए सर्वोत्तम होते हैं।
कलर कोडिंग इंसुलेटेड टर्मिनलों को कैसे प्रभावित करती है?
इन्सुलेशन रंग आम तौर पर तार गेज रेंज को इंगित करता है, जिससे टर्मिनल को सही तार आकार से मिलान करना आसान हो जाता है।
क्या इंसुलेटेड टर्मिनलों का उपयोग बाहर किया जा सकता है?
हां-विशेष रूप से चिपकने वाली परत के साथ गर्मी-सिकुड़ने वाले इंसुलेटेड टर्मिनल बाहरी या समुद्री वातावरण के लिए नमी और संक्षारण प्रतिरोध प्रदान करते हैं।
क्या इंसुलेटेड टर्मिनलों को विशेष उपकरणों की आवश्यकता होती है?
सुरक्षित यांत्रिक और विद्युत कनेक्शन सुनिश्चित करने के लिए टर्मिनल प्रकार और वायर गेज से मेल खाने वाले सही क्रिम्पिंग टूल का उपयोग करें।
क्या सभी इंसुलेटेड टर्मिनल उच्च तापमान वाले वातावरण के लिए उपयुक्त हैं?
नहीं-आपके आवेदन की विशिष्ट गर्मी स्थितियों के लिए रेटेड इन्सुलेशन सामग्री वाले टर्मिनलों का चयन करें; विनाइल की तुलना में नायलॉन उच्च तापमान के लिए बेहतर है, और हीट-सिकुड़न बेहतर सुरक्षा प्रदान करता है।
इंसुलेटेड टर्मिनल सुरक्षित और प्रभावी विद्युत कनेक्शन के लिए मौलिक हैं। उनके प्रकार, सामग्री, स्थापना विधियों और अनुप्रयोगों को समझकर, आप सूचित निर्णय ले सकते हैं जो सिस्टम की विश्वसनीयता और सुरक्षा दोनों में सुधार करते हैं। चाहे आप औद्योगिक नियंत्रण पैनल या ऑटोमोटिव हार्नेस में वायरिंग कर रहे हों, सही इंसुलेटेड टर्मिनल का चयन करने से महत्वपूर्ण अंतर आता है।
परवानजाउ झेची इलेक्ट्रिक कंपनी लिमिटेड, हम विभिन्न औद्योगिक और वाणिज्यिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए उच्च गुणवत्ता वाले इंसुलेटेड टर्मिनल समाधानों में विशेषज्ञ हैं। यदि आप प्रीमियम इंसुलेटेड टर्मिनलों और कस्टम इलेक्ट्रिकल कनेक्टर्स में रुचि रखते हैं,संपर्कहमविशेषज्ञ सलाह और अनुरूप उत्पाद अनुशंसाओं के लिए।
